關於口罩的重複使用？？

開始前請注意是否有能力DIY完成，如果沒有請不要輕易嘗試。



加熱源是傳統的鎢絲燈泡，除了容易取得跟便宜以外，最大的原因是

有80%~90%都會變成熱，也就是發光效率並不好，實際上反而是熱

佔了大多數。


目前看到的數據是，在70ºC加熱30分鐘，就可以有效的消毒，

不過在測試過後口罩在70ºC加熱後，會有一些塑膠味，所以

最後還是把溫度定在65ºC






材料

arduino nano x1
NTC 3950 100k x1
電阻 100k x1
電阻 10k x1
微動開關 6x6x5mm x1
固態繼電器SSR (DC-AC) x1
溫度保險絲<150 p="" x1="">鎢絲燈泡 40w x1
燈盒 x1
鋁箔紙

其他 電線


接線圖

arduino

• A0 NTC100k作為溫度傳感器
• D2 按鍵控制，長按一秒 on/off
• D9 控制燈泡

arduino code ptmv1

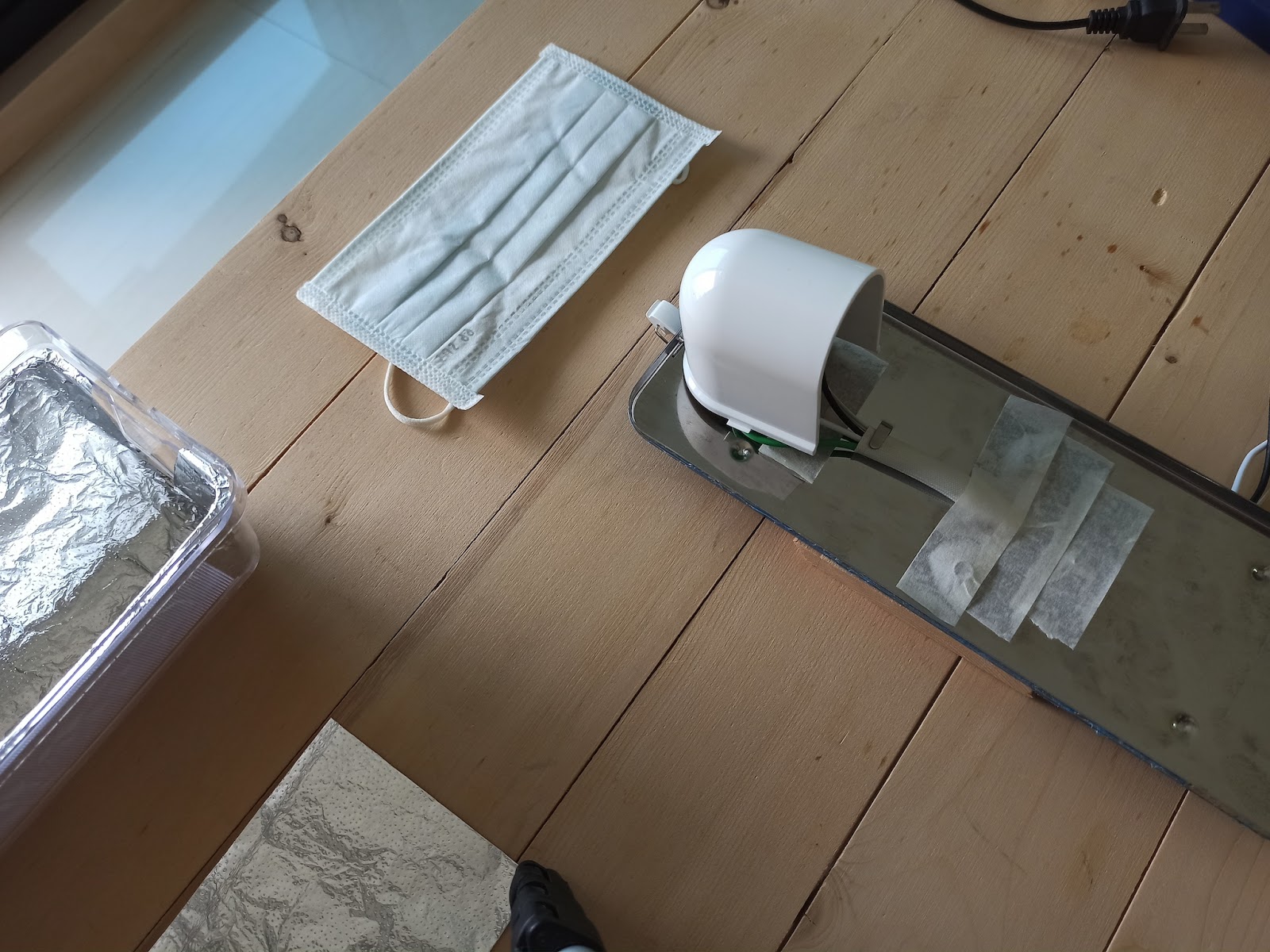

40w 鎢絲燈泡

大賣場買的燈盒E27接頭，大概100~200元，尺寸部分要注意一下，有一些可能

會太小。

拿掉塑膠蓋

將固定的L鐵，裝成如下圖，讓燈座往後一些。

把NTC放進去，感測點在測試過幾個地方後，決定在燈泡的後方。

上蓋部分用一張鋁箔紙蓋住，讓熱能比較平均。

放入口罩

由於接近燈泡處，溫度會較高，所以用一張鋁箔紙蓋住口罩。

蓋上燈盒

麵包板先插線測試。

單次加熱，時間與溫度

https://docs.google.com/spreadsheets/d/1ybVQf4vLCNwmlvp3IDY4BQl5m4UZLZDvhl1jOpKkQN0/edit?usp=sharing

從室溫爬升到64ºC，大約要花5分鐘，之後就開始進入30分鐘

計數，這時候燈泡就會一閃一閃的，維持在65ºC，每一個溫度階層

約是0.2ºC，誤差應該在1度左右。

當完成接線之後，燈泡的110V可以先不要接電，

將code寫入arduino nano，透過監控視窗看看有沒有正常的取得

室溫，如果正常就可以長按按鈕，SSR上的LED也應該會亮起，

再次長按按鈕，SSR的LED就會熄滅。

都沒問題之後就可以接上110V電壓，測試溫度穩定狀態。

以上就是關於口罩重複使用的一些測試跟想法，實際上的滅菌效果

就沒辦法測試，畢竟這要一些實驗器材，四月份後每個人能分到的口罩數

也變多了，應該很快就能達到每天一片的產能需求了，畢竟口罩重複

使用還是有些疑慮在～

----------
2020/04/11


不使用溫度控制，單純就40w燈泡持續點亮，取樣了22分鐘左右，

得到下面的溫度曲線圖。

x軸為秒，y軸是溫度


整個加熱曲線到100度左右，就會趨於平緩的狀態。

因此點亮40w燈泡15分鐘溫度落在96度左右，所以不打算控溫也不考慮其他因素

，15分鐘應該就有效果了。
